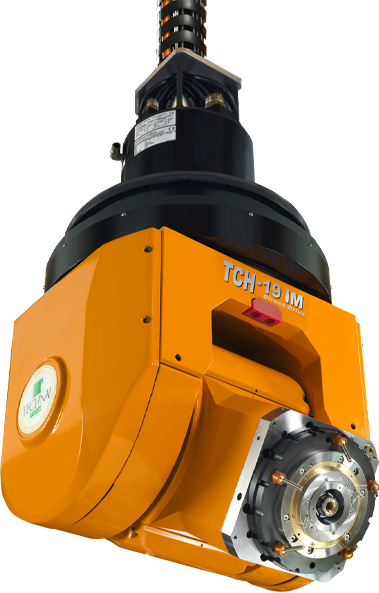

TCH 19

Zweiachsiger Kopf mit Gabelstruktur, optimiert für das Bearbeiten von Formen auf 5-Achsen-Werkzeugmaschinen. Er integriert Module mit Direktantriebsmotoren von Technai auf beiden Achsen und ist mit Elektrospindeln bis zu 24 000 U/min und bis zu 100 Nm, HSK-A63- oder HSK-A100-Werkzeughaltern erhältlich.

Der Kopf TCH 19 ist für die Ausrüstung großer Maschinen für das Bearbeiten von Formen konzipiert, insbesondere für Kunststoffspritzgussformen, bei denen sich die Struktur des dünnen, durchdringenden Elektrospindelkörpers am besten für die Anwendung eignet. Die von den Werkzeugherstellern geforderten Eigenschaften sind die Positioniergenauigkeit der Achsausrichtung sowie das stabile Achsklemmsystem ohne geometrische Verzerrungen durch die Verriegelung.
Folgendes sind die Hauptstärken:

Exzellente, hochwertige Achsdynamik der fertig bearbeiteten Oberflächen.
Stabilität gegenüber thermischem Drift für optimale und gleichbleibende volumetrische Genauigkeit der bearbeiteten Oberflächen.

TECHNISCHE DATEN TCH 19		ACHSE-A	ACHSE-C
Maximale Drehzahl	rpm	50	50
Kontinuierliches Drehmoment	Nm	565	440
Maximales Drehmoment	Nm	1150	780
Verriegelungsmoment	Nm	4000	6000
Encoder Achsen		Heidenhain RCn 2380 abs. EnDat	Incremental encoder AMO MHS
Genauigkeit des Messsystems	arcsec	±3”	±3”
Drehwinkel	deg	±100°	±360°
Gewicht	Kg	430
