TCH 15

New- 4 TH Generation design

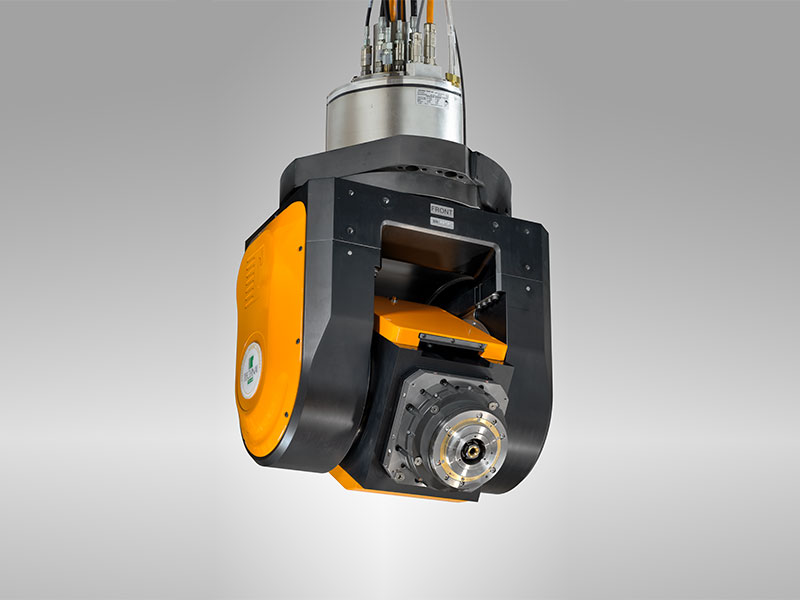

TCH 15 H ist der kleine bis mittelgroße Zwei-Achsen-Kopf mit technischen Inhalten, die den Stand der Technik und die Erfahrung von Technai im Design von Direktantriebsköpfen zum Ausdruck bringen.

Die perfekt symmetrische Gabelstruktur mit Doppelmotor auf der A-Achse kann mit wenigen Variationen sowohl für die Bearbeitung von Formen als auch von Aluminium- und Verbundkomponenten von Luftfahrtstrukturen konfiguriert werden.

Zur Bearbeitung von Formen in der Konfiguration mit verlängertem Spindelkörper und qualitativ hochwertiger Elektrospindel.

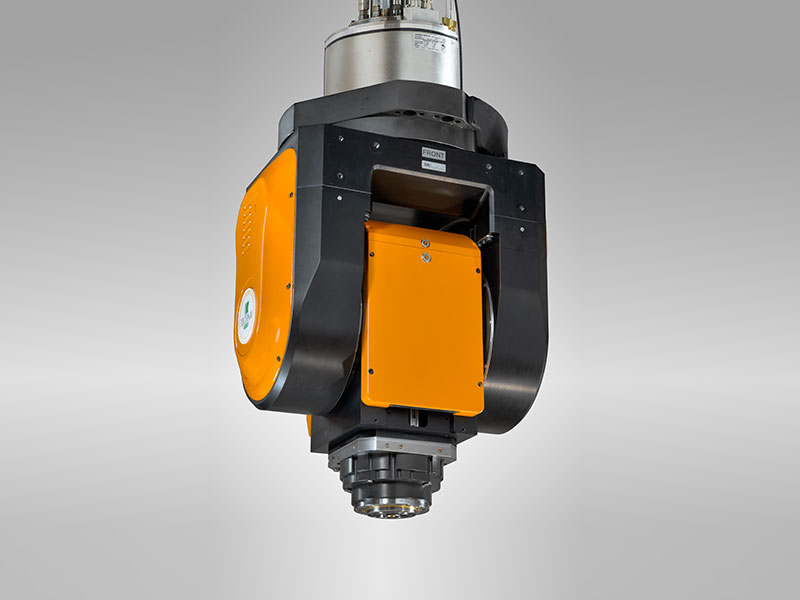

Für Arbeiten in der Luft- und Raumfahrt in der kompaktesten Konfiguration und mit einer leistungsstarken Elektrospindel.

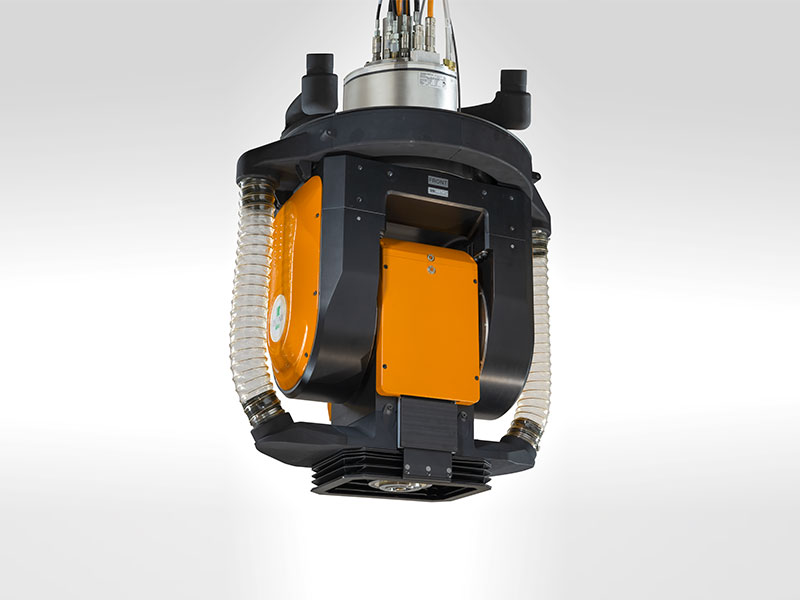

Für das Bearbeiten von Verbundwerkstoffen sind eine Absaugvorrichtung und eine Teleskopmuffe erhältlich.

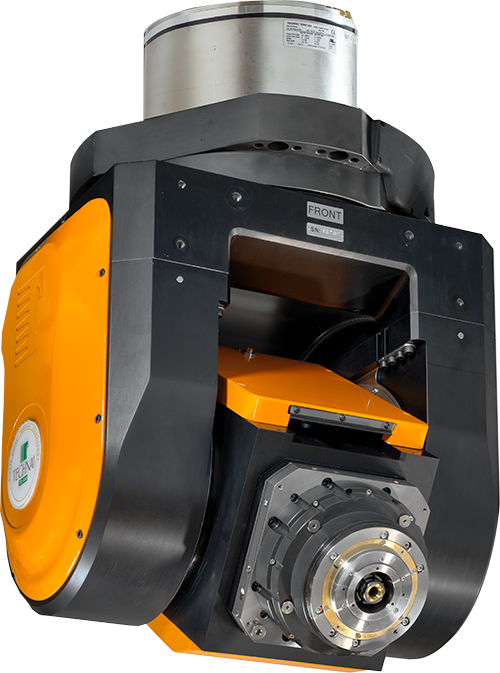

Der Kopf TCH 15 H nimmt Elektrospindeln mit einem Körper bis D 190 mm mit einem Drehmomentbereich bis 100 Nm und HSK A 63 oder HSK A100 Werkzeughaltern auf. Er verfügt über Direktantriebsmotoren auf beiden Achsen, die ihm eine optimale Leistung und Leichtgängigkeit bei gesteuerten Achsen verleihen (Full-5-Axis-Modus). Er verfügt über leistungsstarke Achsenverriegelungen, die ein robustes und stabiles Arbeiten mit gekippten und verriegelten Achsen möglich machen (5-Achsen 3+2-Modus). Er ist an beiden Achsen mit Absolut-Encodern ausgestattet (EnDat-Protokoll; DriveCliq, Fanuc;.)

Der Kopf TCH 15 H ist das Ergebnis aus den Erfahrungen, die Technai mit den Modellen TCH 19 und TCH 20 gesammelt hat.

TECHNISCHE DATEN TCH 15		ACHSE-A	ACHSE-C
Maximale Drehzahl	rpm	50	50
Kontinuierliches Drehmoment	Nm	564	480
Maximales Drehmoment	Nm	1152	873
Verriegelungsmoment	Nm	4000	4000
Encoder Achsen		absolute	absolute
Genauigkeit des Messsystems	arcsec	±3”	±6”
Drehwinkel	deg	±115°	±360°
Gewicht	Kg	490
