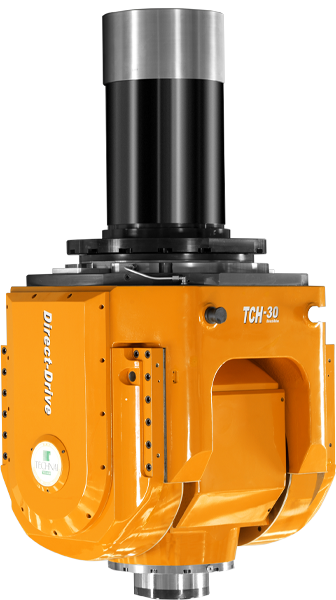

TCH 30

Zweiachsiger Kopf mit Gabelstruktur, optimiert für schwere 5-Achsen-Maschinen, integriert Module mit Direktantriebsmotor von Technai auf beiden Achsen und ist mit Elektrospindeln bis zu 15 000 U/min und bis zu 300 Nm, HSK-A100-Werkzeug erhältlich.

Der Kopf TCH 30 wurde konzipiert, um 5-Achsen-Maschinen für hochproduktive Prozesse auszurüsten. Er ist die beste Wahl für die 5-Achsen-Herstellung, wenn Schrupp- und Schlichtverarbeitungen erforderlich sind. Die Anwendungsbereiche vom TCH30 sind in der Industrie und im Formenbau, Bearbeitung von Großzahnrädern oder Turbinen: dort wo „Schruppen bis Schlichten“ gefordert ist. Der Kopf des TCH 30 zeichnet sich aufgrund seiner Gabelstruktur durch eine sehr hohe Festigkeit aus. Die Module der C-Achse und der A-Achse sind mit hydraulischen Spannvorrichtungen ausgestattet, welche hohe Fräskräfte aufnehmen können, die von der Elektrospindel erzeugt werden.

TECHNISCHE DATEN TCH 30		ACHSE-A	ACHSE-C
Maximale Drehzahl	rpm	50	50
Kontinuierliches Drehmoment	Nm	1460	1370
Maximales Drehmoment	Nm	2000	2665
Verriegelungsmoment	Nm	8000	8000
Encoder Achsen		Heidenhain RCn 2380 abs. EnDat	Incremental encoder AMO MHS
Genauigkeit des Messsystems	arcsec	±3”	±3”
Drehwinkel	deg	±100°	±360°
Gewicht	Kg	1090
